Entdecken Sie unsere neue MotorCell – einen winzigen, dünnen Hochgeschwindigkeits-PCB-Motor mit integriertem sensorlosen Controller. Dieser bietet direktes Geschwindigkeitsfeedback, sodass keine zusätzlichen Sensoren erforderlich sind. Die MotorCell kann direkt mit Strom versorgt oder über PWM gesteuert werden, um eine präzise Geschwindigkeitsregelung zu gewährleisten.

Dieser kompakte Motor kann im Leerlauf bis zu 30.000 U/min erreichen und eignet sich daher perfekt für Anwendungen mit hohen Geschwindigkeiten und niedrigem Drehmoment wie Ventilatoren, Robotik, Heimwerker- und Kunstprojekte.

€12,50 – Ausverkauft

| /

Benachrichtigen Sie mich, wenn dieses Produkt verfügbar ist:

Typ

Hauptmerkmale

Flacher Pencake-Motor
Der Aluminiumrotor ist nur 3,3 mm dünn! Mit Eisen, Magneten und Keramikkugellagern im Inneren, ausgelegt für eine Drehzahl von bis zu 30.000 U/min

Integrierte Steuerung
Keine zusätzlichen Module/Sensoren erforderlich! Schließen Sie es an einen Mikrocontroller an, um die Geschwindigkeit zu ermitteln

Zum Verbinden drücken
Das wellenlose Design hält alles dünn – drücken Sie Ihr Teil einfach in die Zähne des Rotors, um es sicher zu halten

Beginnen Sie mit Beispielen

Machen Sie es intelligenter, indem Sie die MotorCell Arduino Library installieren!

Sie können die MotorCell-Bibliothek von GitHub oder über den Arduino Library Manager herunterladen. Sie enthält Beispiele für alle Arduino-kompatiblen Geräte. Beachten Sie jedoch, dass die Speed-PID-Steuerung rechenintensiv ist und nur auf CodeCell und anderen ESP32-Geräten unterstützt wird. Diese Software verfügt außerdem über eine automatische Blockiererkennung und versucht, den Motor sofort neu zu starten, wenn ein Blockieren auftritt.

Download-Bibliothek

Dinge, die Sie bauen können

Rührer

Schwingende rotierende Masse

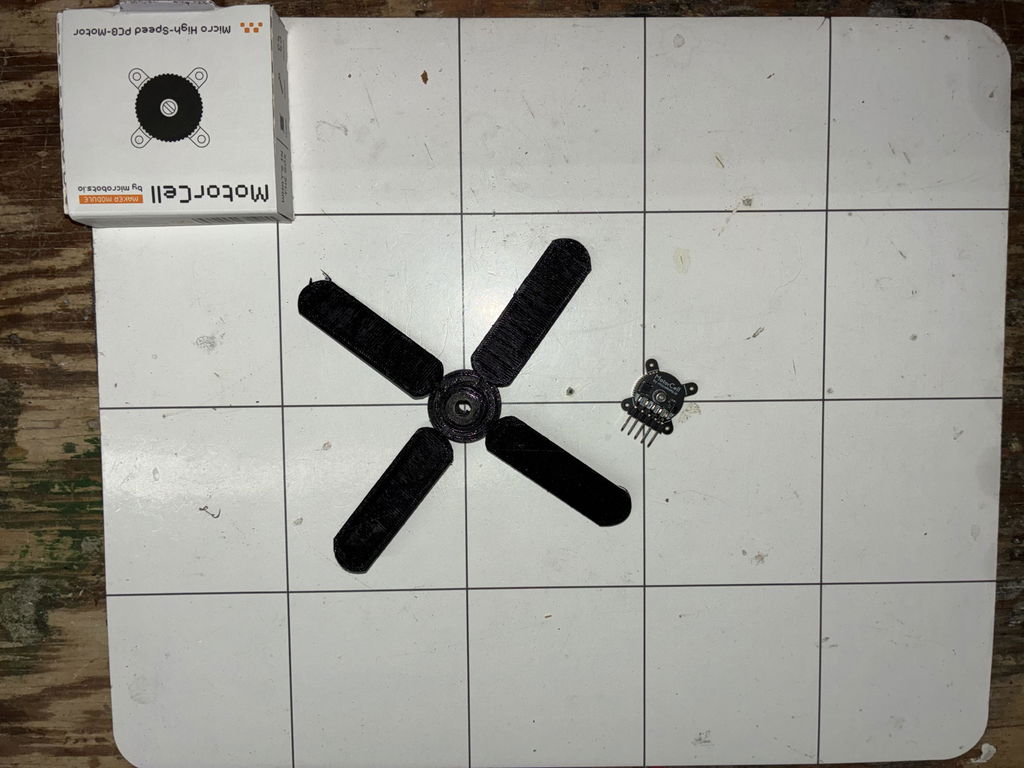

Lüfter

Kunst

Technische Daten

Mechanisch:

  • Pole: 4 Magnetische, 6 Schlitzwicklungen
  • Kugellager: Keramik-Hybrid
  • Rotordurchmesser: 16,4 mm
  • Gesamtdicke: 7,5 mm (Rotor 3,3 mm dick)
  • Gewicht: 3,5 Gramm
  • Anschlussabstand: 2,54 mm
  • Schrauben: M1.2

Elektrisch:

  • Betriebsspannung: 2,5 V bis 5 V
  • Maximale Leistung: 1,3 W
  • Normale Betriebstemperatur: 50 °C
  • Sensorauflösung: 1 kRPM
  • Leerlaufdrehzahl: +30 kRPM
3D Modell

Hinweise:

  • Achtung: Dieser Motor läuft mit hoher Geschwindigkeit. Halten Sie Ihre Hände von beweglichen Teilen fern, um Verletzungen zu vermeiden.
  • Die MotorCell verwendet den Chip BD67173NUX als dreiphasigen sensorlosen Controller. Er verfügt über einen sensorlosen Antrieb, der keinen
    Hall-Gerät als Standorterkennungssensor und wird durch eine variable Geschwindigkeit gesteuert, die über das PWM-Eingangssignal bereitgestellt wird. Weitere Informationen finden Sie im Datenblatt.
  • Lösen Sie zum Zerlegen des Motors nicht die Schrauben von der Welle – sie enthält kleine bearbeitete Teile, die leicht verloren gehen können.
  • Der IN-Pin der MotorCell ist standardmäßig auf Low gezogen. Wenn Sie den Pin auf High ziehen (2,5-5 V), wird der Motor auf volle Geschwindigkeit geschaltet. Ein PWM-Signal kann die Motorgeschwindigkeit durch Variieren seines Arbeitszyklus steuern.
  • Die MotorCell-Softwarebibliothek aktiviert standardmäßig einen Pull-up-Widerstand am OUT-Pin, um den Geschwindigkeitswert zu lesen. Stellen Sie bei Verwendung Ihrer benutzerdefinierten Software sicher, dass der interne Pull-up noch aktiv ist, oder schließen Sie einen externen an.
  • Wenn der Motor zum Stoppen gezwungen wird, wird er in einen 5-Sekunden-Sperrschutz versetzt und schaltet seinen Ausgang ab. Diese 5 Sekunden können vermieden werden, indem der PWM-Eingang auf 0 % zurückgesetzt und wieder eingeschaltet wird. Dies wird automatisch erkannt und in der Spin-Funktion unserer MotorCell-Softwarebibliothek ausgeführt.
  • Mit zunehmender Gewichts-/Lastzunahme verringert sich die Motordrehzahl.
  • Für die Installation von Presspassungsteilen aus dem 3D-Drucker empfehlen wir einen Innendurchmesser von 16,4 mm – 16,6 mm, je nach Toleranz Ihres 3D-Druckers. Nach dem Drucken drücken Sie Ihr Teil einfach in die Zähne des Rotors, um es zu sichern. Sie können auch Sekundenkleber auf die Zähne des Rotors auftragen, um das Teil zu sichern.
  • Seien Sie beim Löten von Drähten oder Anschlüssen an die Leiterplatte vorsichtig, da der Lötkolben von den Magneten des Motors angezogen werden könnte.
  • Die Leiterplatte ist ROHS-konform und entspricht dem IPC-A-600 II-Standard.
  • Die Box enthält die MotorCell, einen optionalen 5-poligen Stecker und einen Satz mit vier M1.2-Schrauben.
  • Bitte beachten Sie, dass die MotorCell als Bausatz zum Selbermachen gedacht ist. Für gewerbliche Zwecke nehmen Sie bitte Kontakt mit uns auf.
